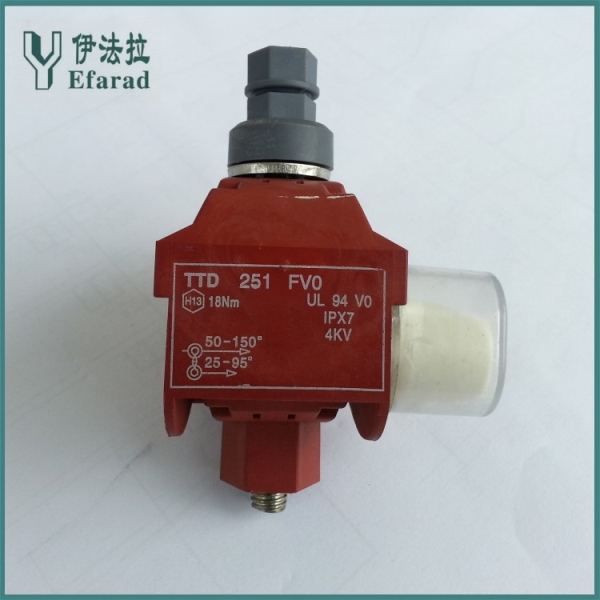

TTD耐火型穿刺线夹
1KV绝缘穿刺线夹选型表
|
型号 |
适用电压 |
主线截面 |
支线截面 |
标称载流 |
外形尺寸 |
重量 |
穿刺深度 |
螺栓数量 |
|
JJC-888 |
1KV |
0.75-6MM² |
0.75-6 MM² |
41A |
21*27*23MM |
10G |
1-1.5MM |
1枚 |
|
JJC-1 |
1KV |
1.5-25 MM² |
1.5-10 MM² |
55 A |
27*41*62 MM |
55G |
1.5-2 MM |
1枚 |
|
JJC-2 |
1KV |
16-95 MM² |
1.5-10 MM² |
55 A |
27*41*62 MM |
55G |
1-2 MM |
1枚 |
|
JJC-3 |
1KV |
16-95 MM² |
4-50 MM² |
157 A |
46*52*87 MM |
160G |
2.5-3.5 MM |
1枚 |
|
JJC-4 |
1KV |
50-150 MM² |
6-50 MM² |
157 A |
46*52*87 MM |
162G |
2.5-3.5 MM |
1枚 |
|
JJC-5 |
1KV |
25-95 MM² |
25-95 MM² |
214 A |
50*61*100 MM |
198G |
3-4 MM |
1枚 |
|
JJC-6 |
1KV |
50-150 MM² |
50-150 MM² |
316 A |
50*61*100 MM |
280G |
3-4 MM |
1枚 |
|
JJC-7 |
1KV |
120-240 MM² |
25-150 MM² |
276 A |
52*68*100 MM |
360G |
3-4 MM |
1枚 |
|
JJC-8 |
1KV |
95-240 MM² |
95-240 MM² |
425 A |
83*130*130 MM |
1020G |
4-5 MM |
1枚 |
| 耐火型穿刺线夹 |
